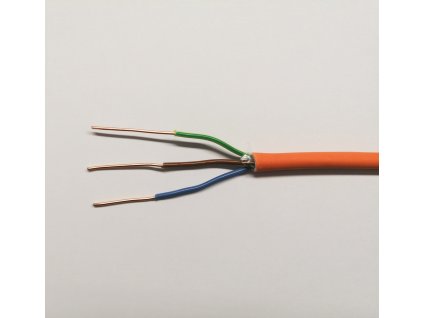

Kabel 1-CXKH-R-J 3 x 1,5 - B2ca-s1a,d0,a1

Detailní popis produktu

Silové kabely oheň nešířící a bezhalogenové se používají v silových rozvodech v prostorách, kde jsou kladeny vysoké nároky na ochranu osob, zařízení, konstrukcí a materiálů např. ve veřejných prostorách, nákupních centrech, v nemocnicích, v hotelech, tunelových stavbách. Lze je využít v prostředí suchém i mokrém. Konstrukce splňuje požadavky norem řady HD 604 - specielní provedení pro elektrárny. Tyto kabely jsou otestovány pro životnost 40 let a havárii typu HELB.

Kabely mohou být uloženy v prostředí s nebezpečím výbuchu Zóna 1, 2, za dodržení podmínek jiskrové bezpečnosti dle ČSN EN 60079-11.

Konstrukce

1. Měděné kulaté plné jádro RE, třída 1
2. Izolace XLPE
3. Foliový obal PET
4. Výplň oheň nešířící a bezhalogenová
5. Plášť oheň nešířící a bezhalogenový Polyolefin

Technické parametry

• Jmenovité napětí: 0,6/1 kV AC
• Zkušební napětí: 4 kV AC (5 min)
• Počet žil x jmenovitý průřez: 3 x 1,5 mm²
• Obsahuje ochranný vodič: ano
• Samozhášivý dle: ČSN EN 60332-1-2
• Požární třída dle EN 50575 (CPR): B2_CA
• Tvorba kouře a dýmu při hoření: s1a
• Tvorba kapek a odkapávání při hoření: d0
• Elektrická vodivost a kyselost: a1
• Odolný proti vertikálnímu šíření plamene dle: ČSN EN 60332-3-22
• Bezhalogenový, nízká korozivita plynů při hoření dle: ČSN EN 50267-2-3
• Nízká hustota kouře při hoření dle: ČSN EN 61034-2
• Barevné značení žil: ČSN 330166 ed.2, HD 308 S2
• Minimální poloměr ohybu: 12 D
• Pracovní teplota okolí: -40°C až +90°C
• Teplota při manipulaci: -5°C až +50°C
• Barva pláště: oranžová

Nehořlavost a bezpečnost kabelu 1-CXKH-R-J 3 x 1,5 - B2ca-s1a,d0,a1

Materiál pláště FRNC
FRNC ("flame retardant, non corrosive") označuje kabely bezhalogenové s nízkým vývinem kouře, které výrazně snižují riziko otravy kouřem při požáru a tím zvyšují bezpečnost především na veřejných místech.

Reakce na oheň CPR B2ca
Třídy reakce na oheň CPR patří do evropské požární klasifikace hodnotící přispívání / zpomalení šíření plamene. U datových kabelů se užívají třídy B2ca / Cca / Dca / Eca / Fca. Nejodolnější proti požáru je B2ca. Třídy B2ca až Dca mají doplňkovou klasifikaci s,d,a. Hodnotí se dle norem ČSN EN 50575: Silové, ovládací a komunikační kabely - Kabely pro obecné použití ve stavbách ve vztahu k požadavkům reakce na oheň.

Vývin kouře s1a
Třídy hodnotící tvorbu kouře "smoke" při hoření s1 / s2 / s3. Nejmenší vývin kouře má třída s1. Třída s1a má velmi pomalé šíření kouře. Hodnotí se dle norem IEC ČSN EN 61034-1 a 61034-2: Měření hustoty kouře při hoření kabelů za definovaných podmínek - Část 1: Zkušební zařízení, Část 2: Zkušební postup a požadavky.

Odletující hořící kapky d0
Třídy hodnotící tvorbu odletujících hořících částeček a kapek "droplets" při hoření d0 / d1 / d2. Nejmenší tvorbu kapek má třída d0. Hodnotí se dle norem IEC ČSN EN 60332-1-1 a 60332-1-2: Zkoušky elektrických a optických kabelů v podmínkách požáru - Část 1-1/1-2: Zkouška svislého šíření plamene pro vodiče nebo kabely s jednou izolací.

Kyselost plynů vznikajících při hoření a1
Třídy hodnotící kyselost "acidity" a elektrickou vodivost při hoření a1 / a2 / a3. Nejmenší kyselost má třída a1. Hodnotí se dle norem IEC ČSN EN 60754-2: Zkouška plynů vznikajících při hoření materiálů z kabelů - Část 2: Stanovení acidity (měřením pH) a konduktivity.
